Преобразователь частоты 1~220В × 3~220В 1.5-2.2кВт LEO 3.0 (779679)

Предназначен для систем высокопроизводительного водоснабжения с постоянным давлением. Используя разработки новейших технологических решений отрасли, основанные на SPWM (Sinusoidal Pulse Width Modulation) - синусоидальной широтно-импульсной модуляции, выполняет контроль "напряжение/частота" (V/F), сконструированные по методу VWF (Variable Velocity Variable Frequency) - переменная скорость/переменная частота.

Вместе с усовершенствованной технологией измерения давления, преобразователь частоты контролирует в режиме реального времени изменение давления в трубопроводе, может автоматически регулировать частоту тока на входе в электродвигатель насоса и изменять скорость вращения вала ротора электродвигателя насоса, в зависимости от потребности в системе водоснабжения.

Таким образом, величина давления, которая достигает точки потребления, постоянна, а максимальная мощность двигателя всегда пропорциональна актуальным требованиям системы, результат которых - значительное энергосбережение, постоянное давление на выходе и экономия воды.

• Вход: U 1 ~ 230 ± 10% В
• Выход: U 3 ~ 230 ± 10% В и только для подключения трёхфазных электродвигателей по схеме "треугольник"
• Номинальная сила тока: 10.0 А

ВНИМАНИЕ!!!

Датчик давления в комплект с преобразователем частоты не входит.

Приобретается отдельно!

Технические характеристики:

• Режим управления: V/F
• Пусковой момент: 1Гц 100%
• Диапазон регулиров.скорости: 1:20
• Погрешность регул.скорости: ±1.0%
• Перегрузочная способность (настраиваемая защита электродвигателя от перегрузки по силе тока): 60 сек.: 120% норм.тока; 1 сек.: 150% норм.тока
• Автоматическое ограничение по силе тока
• Защита от обрыва фаз на входе/выходе
• Защита от перенапряжения
• Виды V/F кривой: линейная
• Кривая разгона/замедления: линейная, диапазон: 0.1-3600 сек
• Стартовая частота: 1~10Гц
• Частота сети питания: 50/60Гц ±5%
• Диапазон выходной частоты: 0~50/60Гц
• Дискретные входы: 2 программируемых входа
• Аналоговые входы: Al1:0~10В или 0/4~20мА (задаётся параметром)
• Аналоговое питание: настраиваемое: +5В ~ +24В (задаётся параметром)
• Источник команд управления: пульт, управляющие входные клеммы
• Задание частоты: числовое задание, ПИД-регулятор
• Встроенный ПИД-регулятор: для работы в замкнутом контуре управления с обратной связью
• Функция AVR: поддержание постоянного выходного напряжения при колебаниях входного
• Предотвращение аварийной остановки: автоматическое управление процессом замедления для предотвращения перенапряжения на шине постоянного тока при высокой инерции нагрузки или быстром замедлении
• LED дисплей: отображение параметров на дисплее: давление, температура, настройки давления, программируемые параметры и скрытые функции
• Функция автоматического энергосбережения: автоматическое снижение выходного напряжения при малых нагрузках экономит электроэнергию
• Задание пароля: пароль может содержать 4 цифры (кроме 0)
• Блокировка параметров: для предотвращения несанкционированного изменения параметров в процессе работы или в остановленном состоянии
• Управление давлением: настройки ПИД-регулятора, контроль обрыва обратной связи ПИД-регулятора, режим ожидания ПИД-регулятора
• Перезапуск при сбое питания: настраиваемый автоматический перезапуск ПЧ при сбое питания, настройка задержки запуска
• Контроль утечек воды: оптимизированный спящий режим с учётом возможных утечек
• Сигнал превыш.давления: сигнал обратной связи от датчика давления для защиты труб сети водоснабжения от прорыва
• Сигнал критического падения давления: сигнал обратной связи от датчика давления для защиты труб сети водоснабжения и насосов
• Защита от сухого хода: различные режимы защиты от сухого хода (включая бездатчиковый)
• Высота установки: на высоте не более 1000м, на больших высотах снижение ном.мощности: 1% на каждые следующие 100м
• Окружающая температура: -10ºС~+40ºС, снижение ном.мощности при 40ºC~50ºC 4% на каждый 1ºC
• Вибрации: < 9.8 м/с² (1.0G)
• Температура хранения: -10ºC~+70ºC
• Срок гарантийного обслуживания: 12 месяцев

Преимущества преобразователей частоты:

• Простой в использовании интерфейс, отсутствие необходимости в постоянной проверке или профессиональном обслуживании

• Управление работой насоса с помощью передовых технологий, в частности комплексного ПИД-регулирования
• Цифровые индикаторы давления показывают текущее давление в системе и давление, настроенное или выбранное пользователем
• Стабильная и надежная работа системы, в которой установлен преобразователь частоты
• По сравнению со старыми методами контроля систем водоснабжения, изделие эффективно обеспечивает постоянное давление воды в системе, регулируя параметры "напряжение/частота" (V/F), что позволяет экономить примерно от 20% до 60% электроэнергии
• Плавное включение и выключение электродвигателя насоса, что уменьшает опасность гидроудара
• Автоматический перезапуск в случае возникновения "сухого" хода, с автономным режимом восстановления работы устройства после сбоя, если в системе появляется вода
• Эффективный контроль над герметичностью системы, предохраняющий насос в случае повторных перезапусков
• От блокировки ротора, то есть при превышении значения силы тока

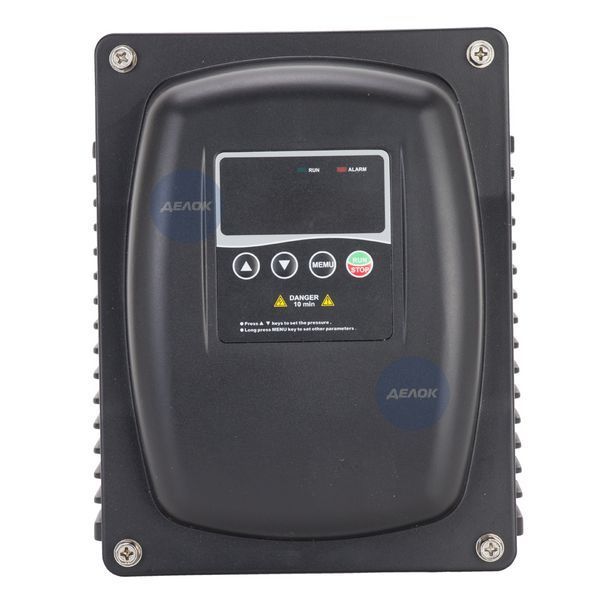

Внешний вид:

• MENU - в меню 0 уровня - нажмите, чтобы просмотреть параметры. Длительно нажмите в течение 2 секунд, чтобы войти в меню настройки параметров 1 уровня

• RUN/STOP - в меню уровня 0 - нажмите, чтобы запустить/остановить/сбросить настройки. В меню ввода пароля 1/2/3 уровня - нажмите для подтверждения
• UP - в меню 0 уровня - нажмите, чтобы увеличить заданное давление, частоту, изменить значение параметра. Длительное нажатие - для быстрого увеличения
• DOWN - в меню 0 уровня - нажмите, чтобы уменьшить заданное давление, частоту, изменить значение параметра. Длительное нажатие - для быстрого уменьшения
• Target pressure - горит, когда давление отрегулировано
• Current pressure - отображение текущего давления
• Running - горит - преобразователь работает. Мигает - преобразователь в режиме простоя
• Alarm - ошибка
• Manual - в режиме Р0-44 постоянно светится
